＜製品特徴＞
- Cat.6A S/FTPケーブル対応 RJ45ジャック
- 90度アングルタイプ（加工時に4方向の確度を決めることができます）
- パネルマウントタイプ
- 360度シールド
- -40℃～+70℃対応
- 嵌合回数750回以下

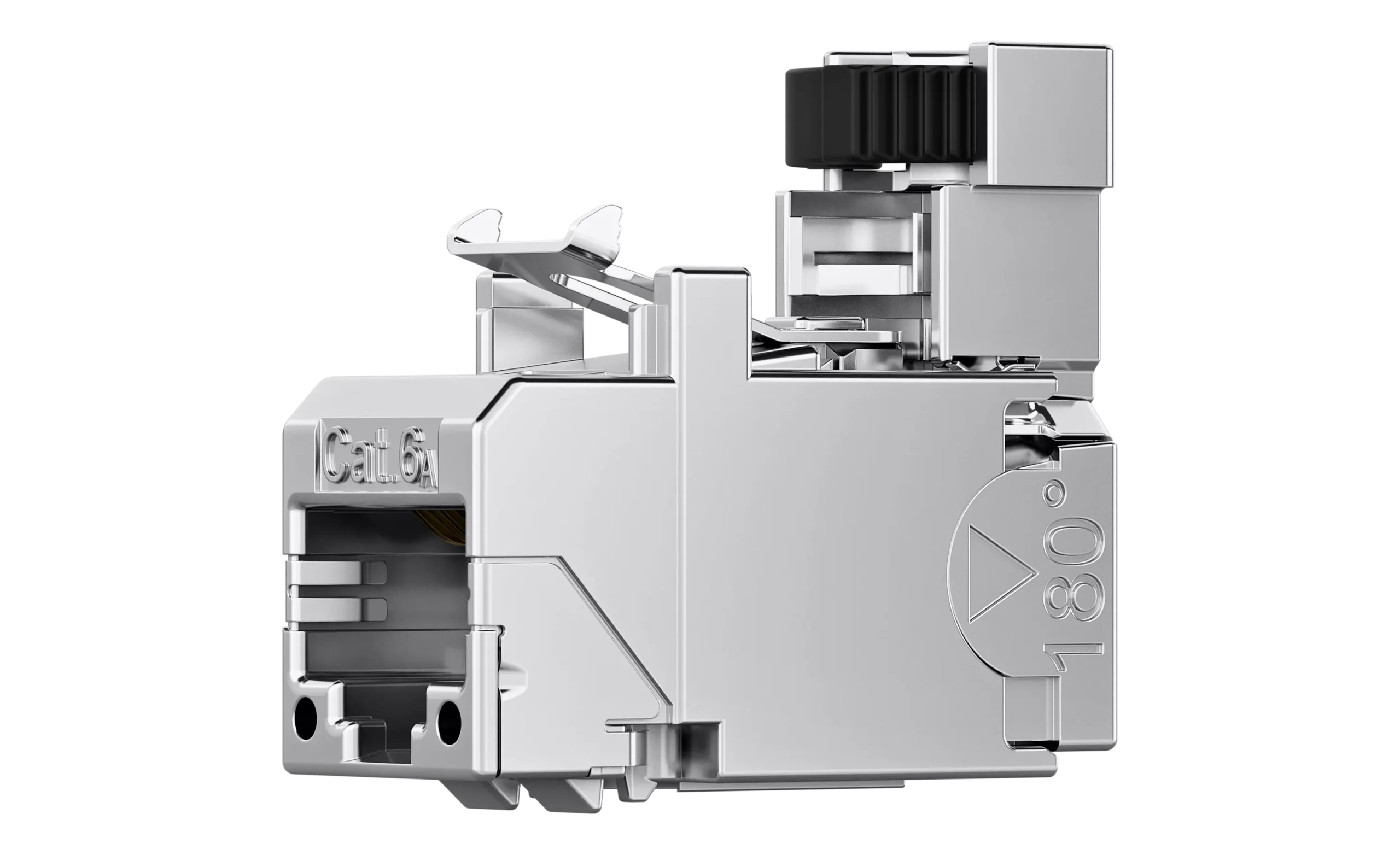

RJ45アングルジャック(AMJ-SL モジュール)
RJ45ジャック AMJ-SLモジュールは、IDC結線方式で、専用工具を使わず 簡単、確実にケーブル接続を可能にします。
アングル形状なので狭所での接続に高い効果を発揮します。
360°シールド構造により ネットワークの増加、高速化に伴い クロストーク対策が求められており シールド対策が重要です。
製品構成
| 商品コード | 製品名・概要 |
|---|---|
| 100127801 | AMJ-SL ﾓｼﾞｭｰﾙ Cat.6A 4x90 T568A PU:2pcs |
| 100127802 | AMJ-SL ﾓｼﾞｭｰﾙ Cat.6A 4x90 T568B PU:2pcs |
| 100127803 | AMJ-SL ﾓｼﾞｭｰﾙ Cat.6A 4x90 T568A PU:12pcs |
| 100127804 | AMJ-SL ﾓｼﾞｭｰﾙ Cat.6A 4x90 T568B PU:12pcs |
製品導入のご相談・お問い合わせ
お電話からもメールフォームからも受け付けております。
メールフォームからのお問い合わせ
RJ45コネクタ
RJ45は銅線ケーブル用のコネクタとして主流の存在となっています。「RJ45」という用語は厳密には標準化されていませんが、広く使われています。アメリカでは「8P8C」という用語の方がより正確です。「P」は「位置（positions）」、「C」は「接点（contacts）」を意味します。8P8Cコネクタは8つの接点用の位置を持ち、そのすべてに接点が実装されています。
標準規格のEN 60603-7（国際規格ではIEC 60603-7）は、RJ45コネクタについて、シールド付きおよびシールドなしの両方のバージョン、カテゴリー5からカテゴリー8.1までを規定しています。
アメリカの標準規格TIA-568では、RJ45プラグおよびジャックに対して2種類の配線色分け方式が定められています。T568Aは軍事用途の為に開発されましたが、後に民間向けアプリケーション向けに開放されました。民間向けは軍事仕様とは異なるため、接続機器のメーカーが民間用としてT568Bを開発しました。
