【製品特徴】
- 基板取付タイプ
- M12-Xコードのマウント型中継用アダプタ
- 10G(Cat.6A)の高速通信に対応
- 360°シールド加工
- 保護等級IP67
- 対応温度は-40℃~+85℃
- 盤や筺体に取付が可能
- オプションでキャップを用意
製品の紹介動画URLはこちら

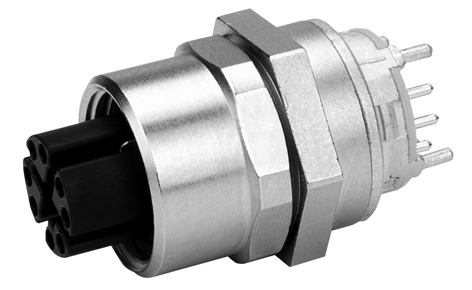

M12-Xコード基板用バルクヘッドソケット
基板実装用 M12-X コード バルクヘッドソケットは、ストレート、ライトアングル基板実装用コネクタです。ストレートタイプは、基板実装面からパネルマウントの高さバリエーション 6.7 / 10 /12mmをご用意しており 基板設計に合わせてご使用いただけます。
製品構成
| 商品コード | 製品名・概要 | 標準価格 | 国内在庫 | 仕様書 |
|---|---|---|---|---|
| 100007427 | [J80020A0120]STX M12x1 BS X-cod. Cat.6A BS8X180-1 | 6,880円 | ― | |
| 100007548 | [J80120A0120]M12x1 X-coded Bulkhead Socket back m | 6,940円 | ― | |
| 100007428 | [J80020A0121]M12x1 X-coded Bulkhead Socket back m | 7,220円 | ― | |
| 100007429 | [J80020A0122]M12x1 X-coded Bulkhead Socket front | 7,160円 | ― | |

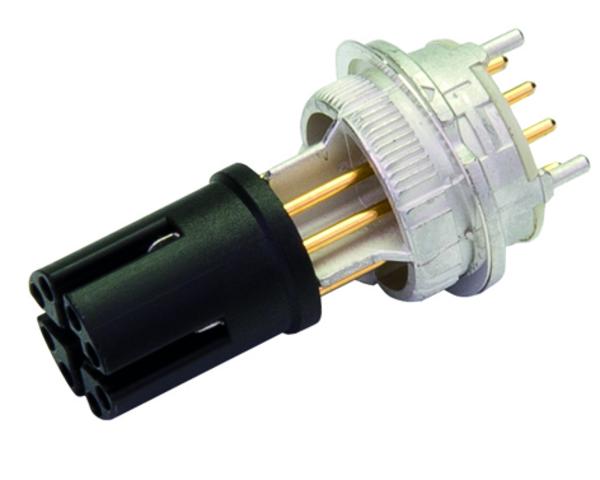

| 100007550 | [J80220A0120]M12x1 X-coded Bulkhead Socket back m | 5,700円 | ― | |

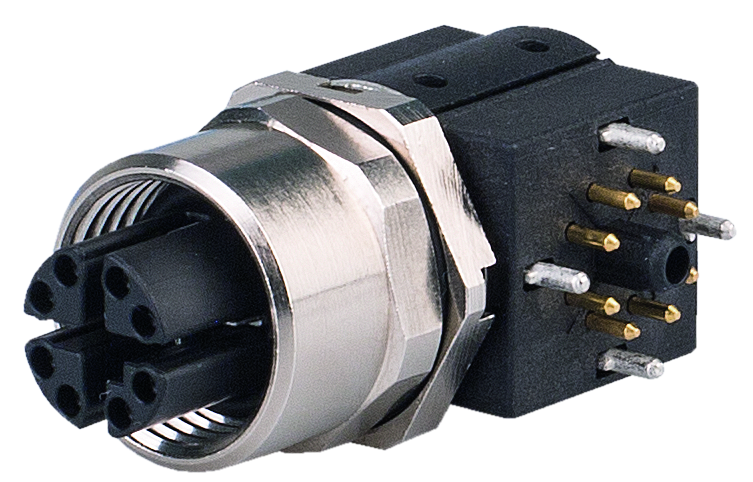

| 100007554 | [J80320A0120]M12x1 X-coded Bulkhead Socket 90 back mounting | 9,740円 | ○ | |
| 100007555 | [J80420A0120]M12x1 X-coded Bulkhead Socket 90 bac | 10,000円 | ― | |
| 100007556 | [J80520A0120]M12x1 X-coded Bulkhead Socket 90 bac | 8,560円 | ― |
※在庫は流動的なため、在庫対象品でもすぐに手配出来ない場合がございます。在庫状況につきましてはご発注前に弊社担当にご確認ください。
製品導入のご相談・お問い合わせ
お電話からもメールフォームからも受け付けております。
メールフォームからのお問い合わせ
M12コネクタ
M12コネクタとは
M12コネクタはその名の通りM12サイズのネジの構造をしたコネクタとなります。
M12コネクタにはコードと呼ばれる分類があり、そのコードの中にもピン数違いのものが存在しています。
電源用や信号線用など様々な用途で使用されるコネクタですが、IEC61918で産業用ネットワークのケーブル配線ソリューションでのプラグインターフェースとして設定されているのは【M12-Dコード4ピン】と【M12-Xコード8ピン】の二種類のみとなります。
