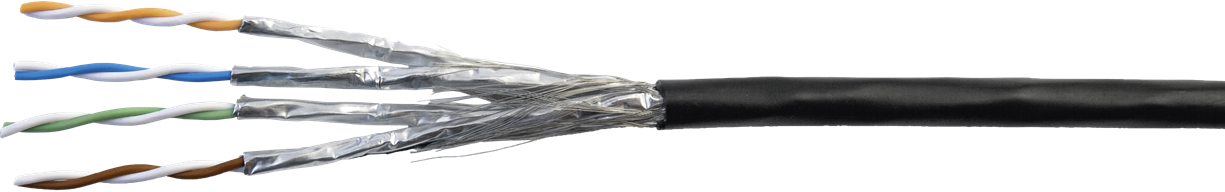

屋外用で使用可能なPEジャケットのS/FTP Cat.7ケーブルです。
長距離伝送用のAWG23の単線と、引き回しが容易なAWG26の撚線をご用意。
ジャケット素材がPEだけなので細い外径を実現しております。
| 項目 | 単線ケーブル | 撚線ケーブル |
| 製品番号 | 100033543 | 100013148 |
| 旧番号 | L02002A0146 | L02002A0226 |
| カテゴリ | Cat.7 | Cat.7 |

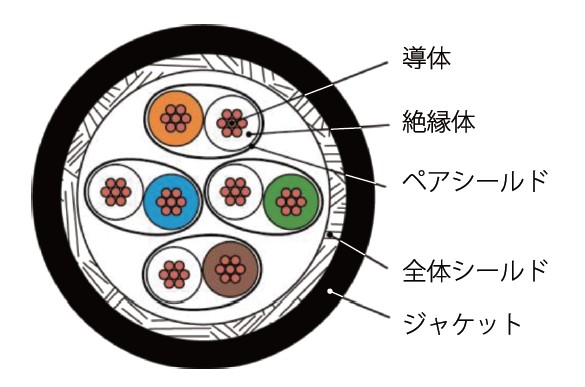

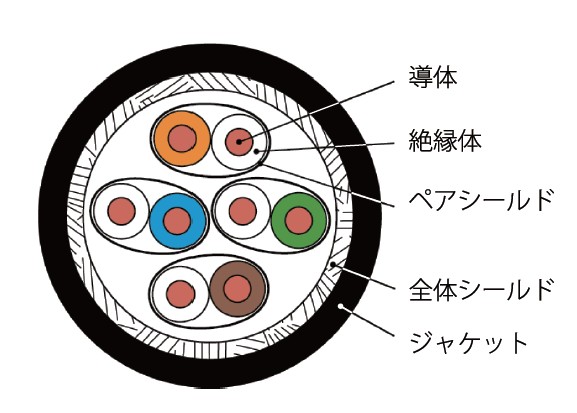

| ケーブル構造 | S/FTP (各対二重シールド) |
S/FTP (各対二重シールド) |
| 導体 | AWG23/1 (単線) | AWG26/7 (7本撚) |
| 絶縁径 | 1.4mm | 1.04mm |
| 外径 | 7.7mm +/-0.3mm | 6.2mm +/-0.2mm |
| ジャケット素材 | PE | PE |
| ジャケット色 | 黒 | 黒 |
| 温度範囲 (稼働時) | -55～+60℃ | -20～+60℃ |
| 温度範囲 (敷設時) | -20～+50℃ | -0～+50℃ |
| ケーブル長 (ドラム巻) | 500m/巻 | 305m巻き |
| 商品コード | 製品名・概要 |
|---|---|
| 100033543 | [L02002A0146T]S/FTP bulk cable Cat.7 4x2xAWG23/1 PE |
| 100013148 | [L02002A0226]S/FTP bulk cable 4x2xAWG26/7 PE Cat.7 305m black |
製品導入のご相談・お問い合わせ
お電話からもメールフォームからも受け付けております。
メールフォームからのお問い合わせ
カテゴリーとは
コネクタやケーブルの仕様にある「カテゴリー」とは、部品レベルの性能を表しています。
基本的にはCat.5のような表現をしており、その表記方法はヨーロッパが中心となるIEC/ISOとアメリカが中心となるANSI/TIAで少し異なります。
表記されている数字が高い方が性能が高くなりますが、一部コネクタの採用が異なるため注意が必要です。
特にCat.7とCat.7AについてはRJ45コネクタが採用されていないため、RJ45コネクタが付いたCat.7やCat.7Aのパッチコードは存在しないことになります。
しかしケーブル単体ではCat.7やCat.7Aは実在するため、これらのケーブルにRJ45を取り付けてパッチコードにすることは可能ですが、カテゴリは最大でもCat.6Aまでとなります。
ケーブルとコネクタでカテゴリーを合わせる必要はなく、より高いカテゴリのケーブルやコネクタを使用した方がパッチコードの性能は高くなります。
近年ではCat.8の規格が制定され、RJ45コネクタが再度採用されることになりました。
接続距離は最大で30mとなっているため、今までのカテゴリとは少し異なる仕様となります。
