【製品特徴】
- 広範囲のケーブルに対応できるように設計
- 最大で外径φ7.3mmのケーブルに取り付けが可能
- 単線・撚線どちらにも対応
- 360°シールド加工
- ガイドがコネクタの先端までコアを固定するので容易に加工が可能
- 加工手順が短いので加工作業が容易
- UL規格取得品φ6.3mm、φ7.0mm、φ7.3mm用のブーツをご用意
- ブーツは豊富なカラーバリエーションをご用意（6種類/7種類）

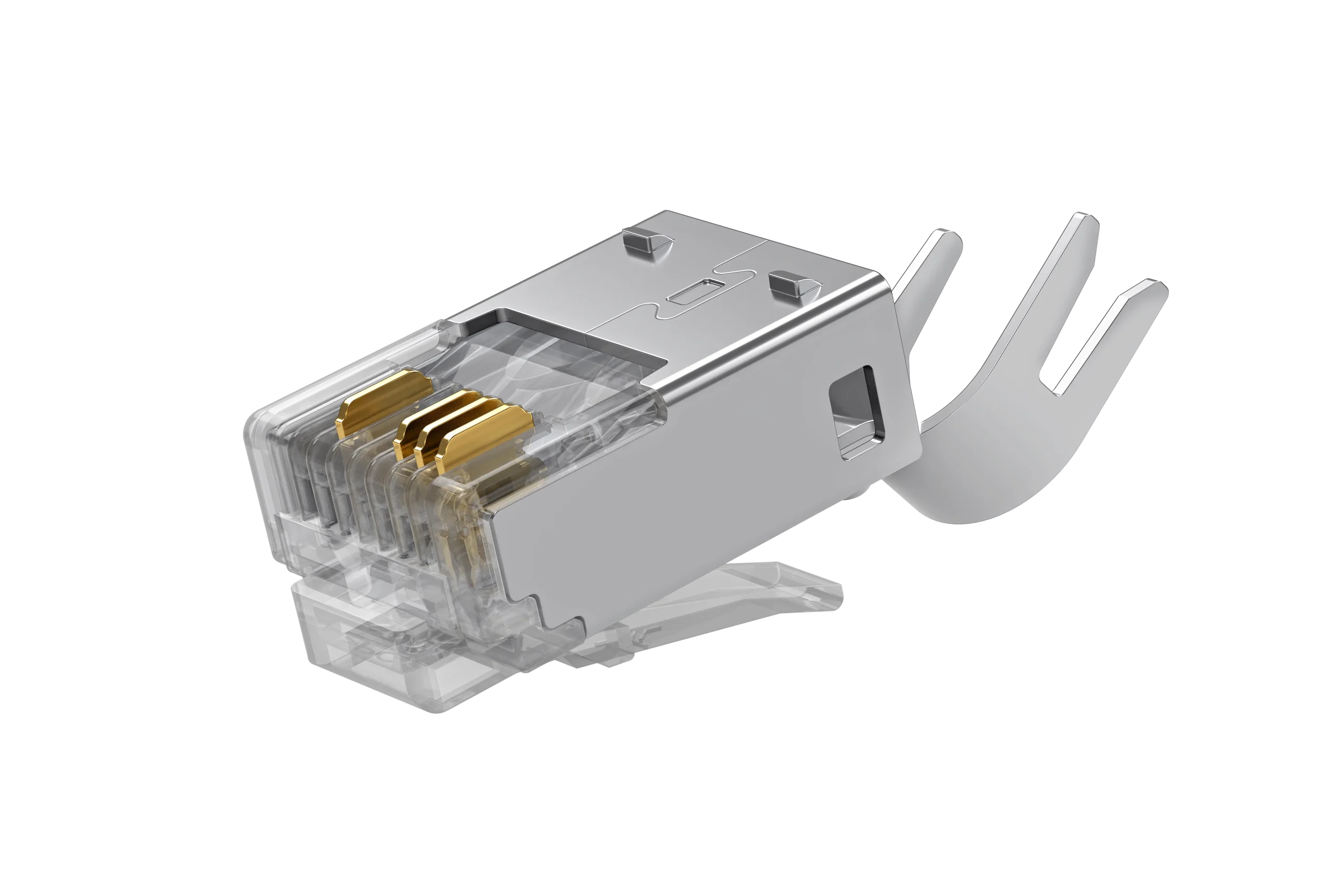

Cat.6A RJ45シールドプラグ
産業用ネットワークにイーサネットが普及するにつれ、ツイストペアケーブルとRJ45シールドコネクタの要求が増加してきています。産業用機器に対しては高い遮蔽性能を求められ、産業用イーサネットのケーブルは二重シールドが一般化してきています。遮蔽性能を高めた二重シールドのケーブルは外径が太くなるため適合するコネクタが限定されてきますが、テレガートナー製のRJ45シールドプラグは外径が最大7.3mmのケーブルに適合でき、産業用に適しております。コネクタのシールドは360度カバーしており、単線/撚線どちらにも対応できるため、幅広いケーブルに対応できます。オプションのブーツの種類も豊富にご用意しておりますので、カラーリングによる用途別けも容易に行うことが可能です。
製品仕様
| 項目 | 概要 |
| カテゴリ | Cat.6A |
| 勘合回数 | 750回以上 |
| 対応導体範囲 |
単線：AWG24-26 (0.4~0.51mm) 7本撚線：AWG24-27 (0.46~0.61mm) |
| 対応絶縁範囲 | 0.85～1.05mm |
| 対応外径範囲 | 5.5～7.3mm |
| 温度範囲 | -40～+85℃ |
| PoE |
IEEE 802.3af (PoE) IEEE 802.3at (PoE+) IEEE 802.3bt (4PPoE) |
| UL Recognized Component | E244889 |
製品構成
| 商品コード | 製品名・概要 | 加工手順書 |
|---|---|---|
| 100023019 | [J00026A0165]RJ45 シールドプラグ MP8 | |
| 100001089 | [B00080A0089]MP8用ケーブルブーツ 6.3 灰 | |
| 100001115 | [B00080B0089]MP8用ケーブルブーツ 6.3 赤 | |
| 100001122 | [B00080C0089]MP8用ケーブルブーツ 6.3 青 | |
| 100001129 | [B00080D0089]MP8用ケーブルブーツ 6.3 黄 | |
| 100001136 | [B00080E0089]MP8用ケーブルブーツ 6.3 緑 | |
| 100001143 | [B00080F0089]MP8用ケーブルブーツ 6.3 黒 | |
| 100001090 | [B00080A0090]MP8用ケーブルブーツ 7.0 灰 | |
| 100001116 | [B00080B0090]MP8用ケーブルブーツ 7.0 赤 | |
| 100001123 | [B00080C0090]MP8用ケーブルブーツ 7.0 青 | |
| 100001130 | [B00080D0090]MP8用ケーブルブーツ 7.0 黄 | |
| 100001137 | [B00080E0090]MP8用ケーブルブーツ 7.0 緑 | |
| 100001144 | [B00080F0090]MP8用ケーブルブーツ 7.0 黒 | |

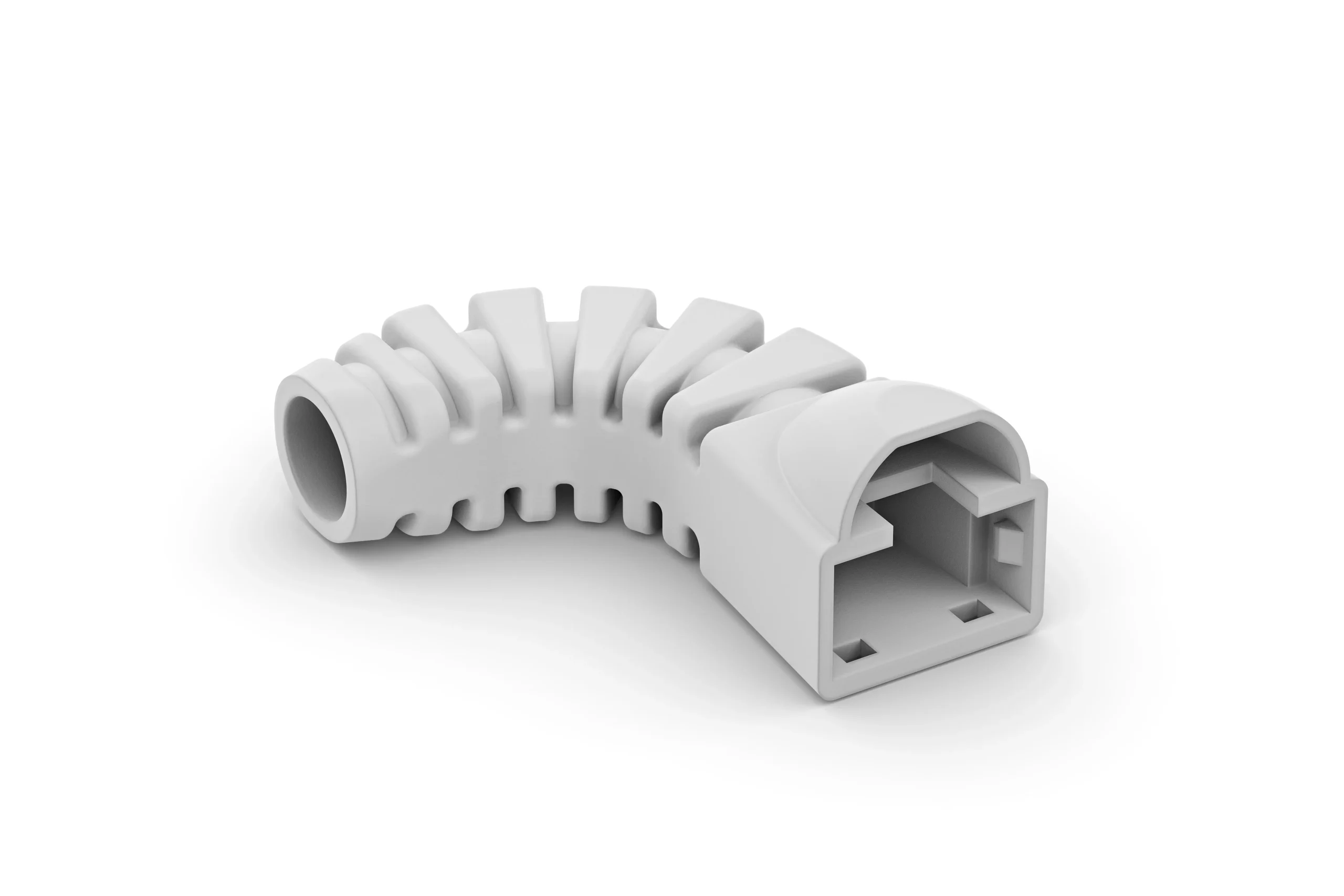

| 100041047 | [Y00000A0360]MP8用ケーブルアングルブーツ 6.5 灰 | |
| 100022899 | [H86011A0000]STX bend protection White | |
| 100022900 | [H86011A0001]STX bend protection Gray | |
| 100022901 | [H86011A0002]STX bend protection Orange | |
| 100022902 | [H86011A0003]STX bend protection Blue | |
| 100022903 | [H86011A0004]STX bend protection Yellow | |
| 100022904 | [H86011A0005]STX bend protection Green | |
| 100022905 | [H86011A0006]STX bend protection Black |
製品導入のご相談・お問い合わせ
お電話からもメールフォームからも受け付けております。
メールフォームからのお問い合わせ
RJ45コネクタ
RJ45は銅線ケーブル用のコネクタとして主流の存在となっています。「RJ45」という用語は厳密には標準化されていませんが、広く使われています。アメリカでは「8P8C」という用語の方がより正確です。「P」は「位置（positions）」、「C」は「接点（contacts）」を意味します。8P8Cコネクタは8つの接点用の位置を持ち、そのすべてに接点が実装されています。
標準規格のEN 60603-7（国際規格ではIEC 60603-7）は、RJ45コネクタについて、シールド付きおよびシールドなしの両方のバージョン、カテゴリー5からカテゴリー8.1までを規定しています。
アメリカの標準規格TIA-568では、RJ45プラグおよびジャックに対して2種類の配線色分け方式が定められています。T568Aは軍事用途の為に開発されましたが、後に民間向けアプリケーション向けに開放されました。民間向けは軍事仕様とは異なるため、接続機器のメーカーが民間用としてT568Bを開発しました。
